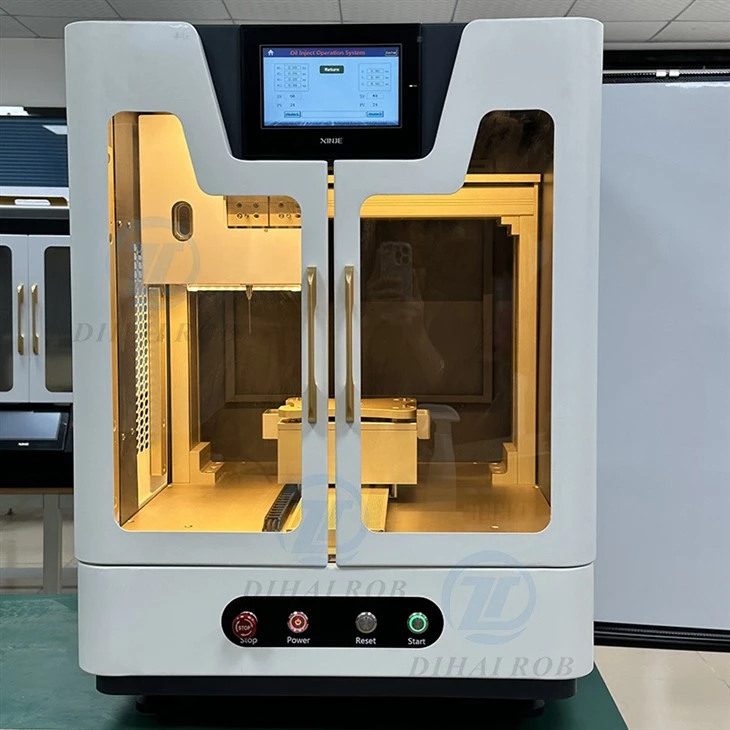

CBD MACCHINA OLIO DI RIMPIONE completamente automatica Una macchina per iniezione dell'olio di ago
Adotta un sistema di movimento X, Y, Z - Axis, che può regolare in modo flessibile la posizione di iniezione dell'olio per soddisfare i requisiti di iniezione dell'olio degli atomizzatori di diverse specifiche. L'apparecchiatura è dotata di un dispositivo di controllo del volume liquido ad alta precisione. L'errore di accuratezza del volume del liquido (corsa nominale) è inferiore o uguale all'1%e l'errore di accuratezza del volume del liquido (ripetibilità) è tra 0. 3%- 0. 7%, garantendo l'accuratezza di ciascuna iniezione di petrolio. L'equipaggiamento è facile da funzionare. Attraverso l'interfaccia operativa in uscita: gli operatori possono facilmente impostare parametri di posizione di iniezione di olio e altri parametri operativi. Il bacino di stoccaggio dell'olio ha una capacità massima di 1300 ml, riducendo il problema di frequente rifornimento di carburante.
Allo stesso tempo, l'attrezzatura utilizza materiali di contatto con liquido di alta qualità, tra cui lega di alluminio, silicone e acciaio inossidabile, garantendo la qualità del prodotto olio e la durata dell'attrezzatura. È adatto per le imprese di produzione di atomizzatore su larga scala, che possono effettivamente migliorare l'efficienza della produzione e ridurre i costi di produzione.
Metodi operativi di base
Metodo di posizionamento del vassoio atomizzatore:

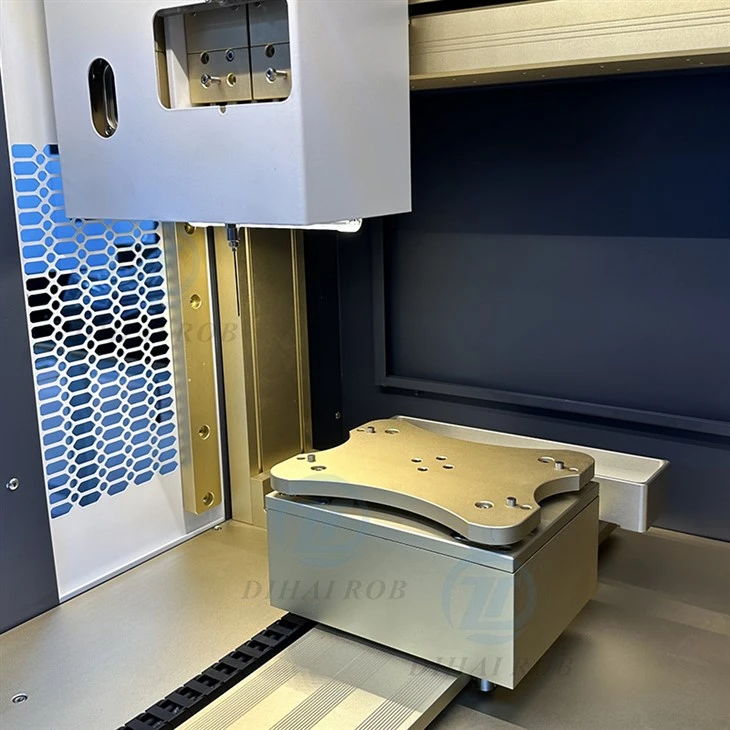

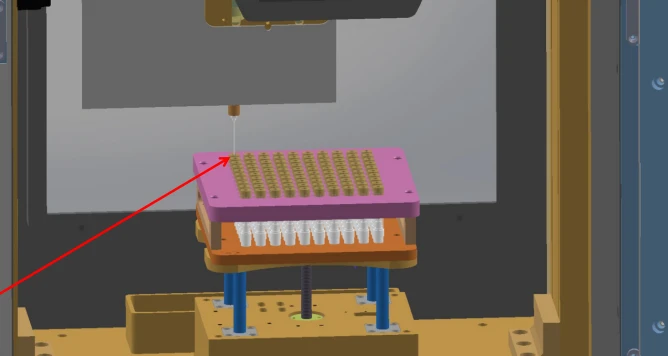

Posizionare il vassoio per atomizzatore sul sedile del vassoio, allineare i quattro fori di posizionamento sul vassoio con i quattro perni di posizionamento sul sedile del vassoio, come mostrato nella figura.
Impostazione dei parametri di posizione dell'atomizzatore:
Nella home page dell'interfaccia operativa, fare clic su "Ripristina" per reimpostare tutti gli assi mobili, quindi immettere l'interfaccia operazione del sistema MHI - Opera manuale.

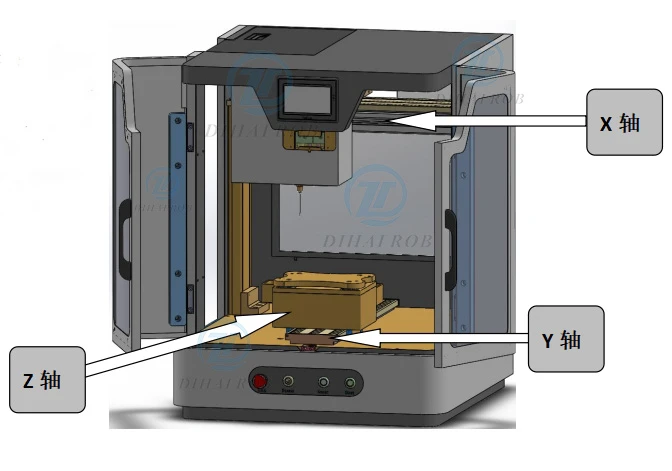

Azionare gli assi X, Y e Z per muoversi e osservare la posizione di iniezione dell'olio della siringa e il primo atomizzatore, come mostrato nella figura a mano destra.
Nota: le lunghezze delle siringhe di iniezione di olio utilizzate per atomizzatori di diverse lunghezze sono diverse. Se la lunghezza dell'atomizzatore è inferiore a 40 mm, utilizzare una siringa lunga; Se la lunghezza dell'atomizzatore è maggiore di 100 mm, utilizzare una siringa corta.
Parametri delle prestazioni principali
| Nome del progetto | Parametri |
|---|---|
| Tensione di ingresso (V) | Singolo - fase AC110Vac 60Hz |
| Capacità di potenza di ingresso (potenza) | 1.2kw |
| Intervallo di misurazione della temperatura | 0 - 120 grado, precisione 2% |
| Dimensioni dell'attrezzatura | 620x670x800 (unità: chiarire, di solito in mm) |
| Peso dell'attrezzatura | 160 kg |
| Condizioni ambientali | Temperatura 0 - 100 grado |
| Accuratezza del volume del liquido (corsa nominale) | Errore inferiore o uguale all'1% |
| Accuratezza del volume del liquido (ripetibilità) | Errore 0. 3% - 0. 7% |
| Capacità massima del bacino di stoccaggio dell'olio | 1300 ml |
| Forza trainante del pistone | 0.9N.m |
| Specifiche di capacità di iniezione | 0. 2 - 7 ml |
| Liquido - Materiali di contatto | Lega di alluminio, silicone, acciaio inossidabile |

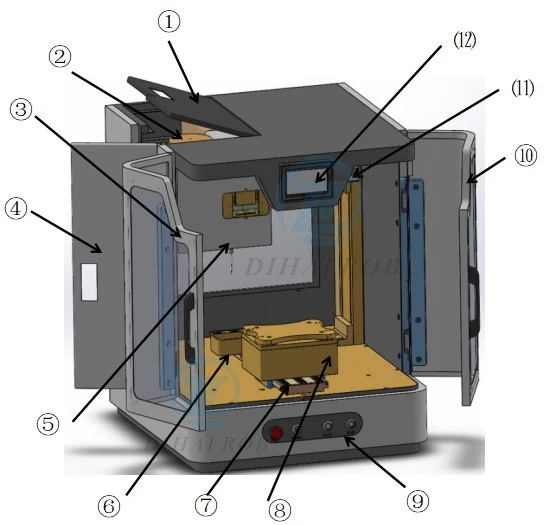

Panoramica dell'attrezzatura
| Numero di serie | Nome |
|---|---|
| 1 | Coperchio di ribaltamento superiore |
| 2 | Serbatoio di stoccaggio dell'olio |
| 3 | Porta d'ingresso 1 |
| 4 | Porta laterale |
| 5 | Pompa di iniezione dell'olio |
| 6 | Scatola di ricezione dell'olio |
| 7 | Assemblaggio mobile dell'asse Y. |
| 8 | Assemblaggio mobile dell'asse z |
| 9 | Pannello operativo |
| 10 | Porta d'ingresso 2 |
| 11 | Assemblaggio mobile dell'asse X. |
| 12 | Operation Touch Screen |

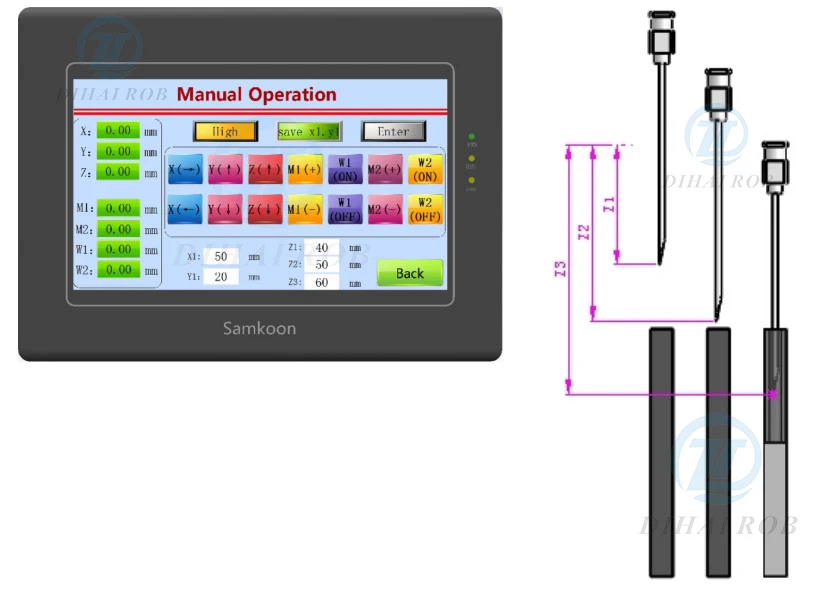

Determinare la posizione di iniezione dell'olio:
Spostare gli assi X, Y e Z nella posizione di iniezione dell'olio del primo atomizzatore. Quando viene visualizzato "Salva X1, Y1", fare clic sul tasto "Invio" per salvare le coordinate iniziali di corrente degli assi x\/y.
Fare di nuovo clic sul tasto AGGIORE. Quando viene visualizzato "Salva Z1", fare clic sul tasto "Invio" per salvare il punto di sollevamento più alto Z1 per l'iniezione di olio sull'asse z.
Azionare l'asse z per spostarsi verso il basso. Quando si osserva che l'ago raggiunge la parte superiore dell'atomizzatore e non vi è alcuna collisione durante il movimento a destra, fai clic sul tasto a disattivazione. Quando viene visualizzato "Salva Z2", fai clic sul tasto "Invio" per salvare l'altezza Z2 dell'asse z vicino alla parte superiore dell'atomizzatore.
Continua a far funzionare l'asse z per spostarsi verso il basso. Osservare la profondità di iniezione dell'olio quando l'ago viene inserito nell'atomizzatore. Fare clic sul tasto AGGIORE. Quando viene visualizzato "Salva Z3", fare clic sul tasto "Invio" per salvare la profondità di iniezione dell'olio Z3 dell'asse z. Quindi l'impostazione del parametro di posizione viene completata, come mostrato nella figura a destra.

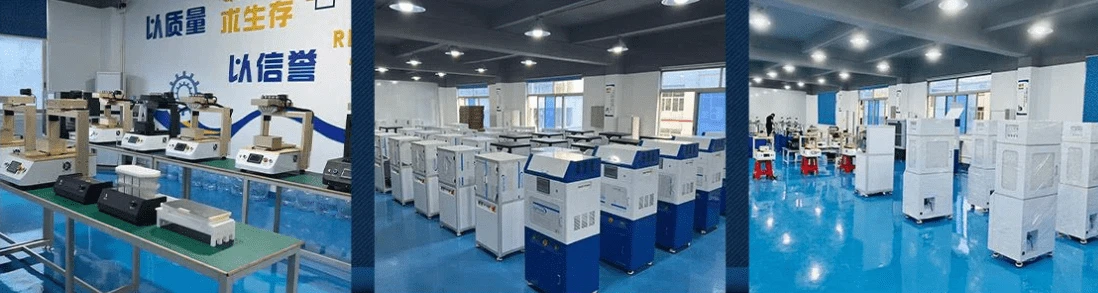

Il nostro team e le mostre
